ZS型臥式玻璃鋼自吸泵外型尺寸圖
點擊次數：939 發布時間：2017/8/4 2:15:24
一、產品概述：
ZS型臥式玻璃鋼自吸泵，接觸介質的部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
二、產品特點：
ZS型玻璃鋼自吸泵，它具有結構緊湊、操作方便、運行平穩、維修方便、效率高、壽命長、并有較強的自吸能力1、等優點。管路中不需安裝底閥，工作前只需保留泵體內儲有定量引液即可，因此簡化了管路系統，又改善了勞動條件。
三、產品用途：
主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備
四、性能參數
|
型 號
|
流量Q(m3/h)
|
揚程H(m)
|
轉速N（r/min）
|
效率%
|
吸程
|
電機功率(Kw)
|
|
ZS50-40-20
|
12.5
|
20
|
2900
|
48
|
5
|
3
|
五、外型尺寸表
|
型 號
|
D
|
D1
|
D2
|
D3
|
d
|
d1
|
b
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
H
|
H1
|
H2
|
|
ZS50-40-20
|
50
|
40
|
125
|
110
|
18
|
18
|
32
|
889
|
165
|
360
|
420
|
360
|
250
|
320
|
465
|
210
|
350
|

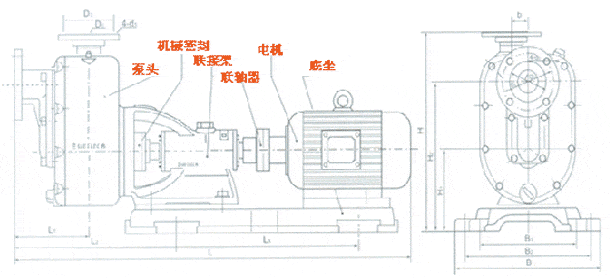

六、外型尺寸圖
